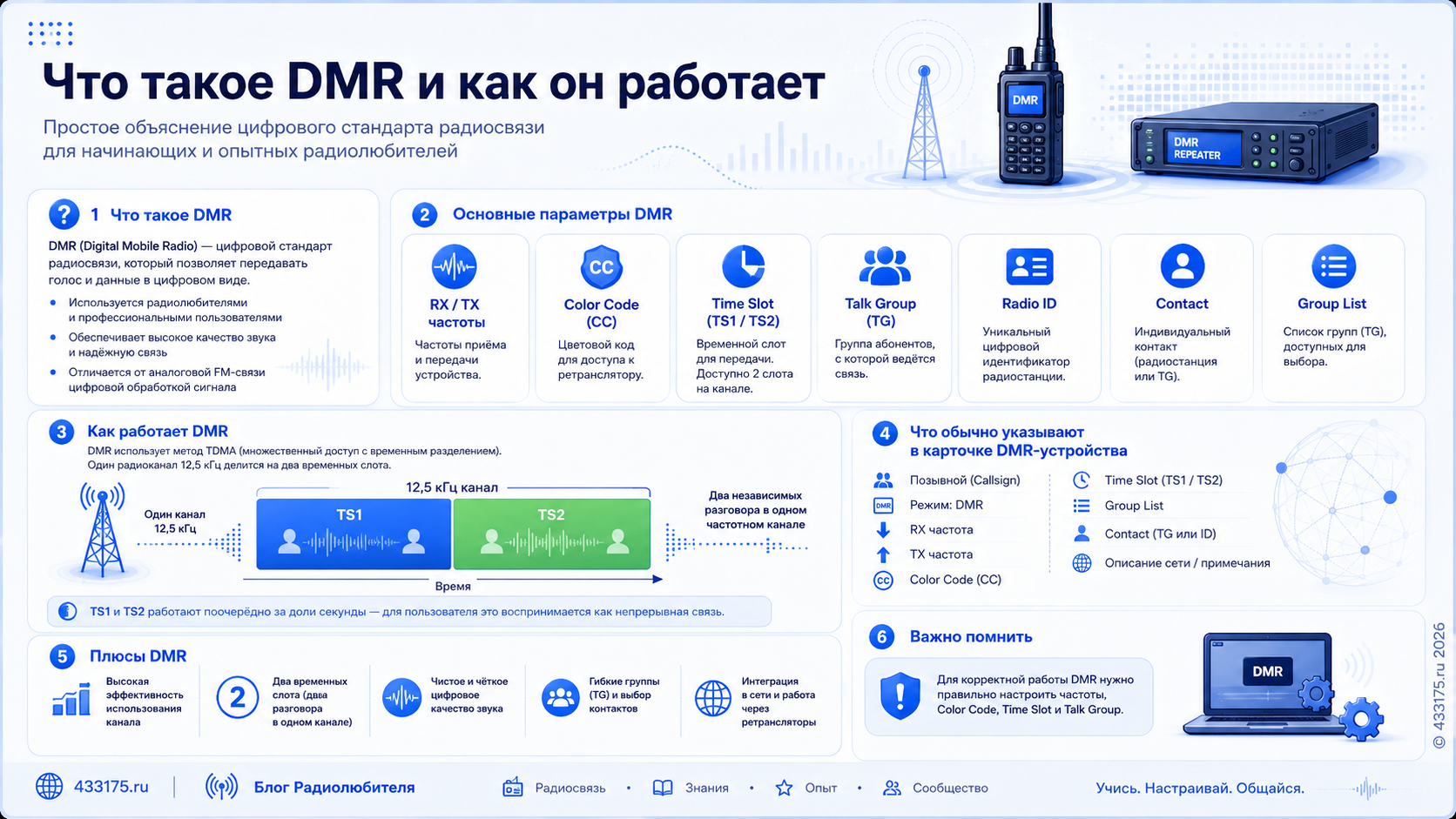

DMR — это цифровой стандарт радиосвязи, который позволяет передавать голос и данные в цифровом виде. Полное название — Digital Mobile Radio.
В радиолюбительской практике DMR используется для связи через цифровые ретрансляторы, хот-споты, сетевые группы и прямые каналы. В отличие от обычной аналоговой FM-связи, где голос передаётся как непрерывный аналоговый сигнал, в DMR голос сначала преобразуется в цифровой поток, а затем передаётся по радиоканалу.
Для новичка DMR сначала может выглядеть сложнее аналога, потому что кроме частот нужно правильно указать несколько дополнительных параметров: Color Code, Time Slot, Talk Group, Radio ID, Contact и Group List. Но если понять назначение каждого параметра, настройка становится намного проще.
Чем DMR отличается от аналоговой связи
В аналоговой FM-связи радиостанция передаёт голос напрямую. Для доступа к ретранслятору часто используются CTCSS или DCS — тон или цифровой код шумоподавления.
В DMR всё устроено иначе. Голос кодируется в цифровой поток, а радиостанция передаёт не просто звук, а цифровые данные. Благодаря этому DMR позволяет использовать дополнительные возможности: группы вызова, идентификаторы абонентов, временные слоты и сетевую маршрутизацию.
Важно: DMR не означает автоматическое шифрование разговора. Обычная радиолюбительская DMR-связь не является закрытой или секретной. Это цифровой способ передачи голоса и служебной информации.
Главная идея DMR простыми словами
DMR использует канал шириной 12,5 кГц, но делит его на два временных слота: Time Slot 1 и Time Slot 2.
Это значит, что на одной частоте могут поочерёдно работать два независимых канала связи. Один разговор может идти в TS1, второй — в TS2. Для пользователя это выглядит как обычная непрерывная связь, потому что переключение временных слотов происходит очень быстро.
Такая технология называется TDMA — множественный доступ с временным разделением.
Основные параметры DMR
Для корректной настройки DMR-канала нужно понимать несколько ключевых параметров. Именно они обычно указываются в карточках DMR-устройств и ретрансляторов.
| Параметр | Что означает | Зачем нужен |
|---|---|---|
| RX | Частота приёма | На этой частоте радиостанция слушает ретранслятор или корреспондента |
| TX | Частота передачи | На этой частоте радиостанция передаёт сигнал |
| Color Code | Цветовой код DMR | Работает как код доступа к ретранслятору |
| Time Slot | Временной слот TS1 или TS2 | Определяет, в каком слоте будет идти передача |
| Talk Group | Разговорная группа | Определяет, с какой группой абонентов будет связь |
| Radio ID | Цифровой идентификатор радиостанции | Позволяет сети и другим пользователям понимать, кто выходит в эфир |
| Contact | Контакт или группа вызова | Используется для выбора TG, индивидуального вызова или служебного контакта |
| Group List | Список групп | Позволяет принимать несколько TG на одном канале |
RX и TX частоты
RX — это частота, на которой ваша радиостанция принимает сигнал. TX — это частота, на которой она передаёт.
При работе через ретранслятор RX и TX обычно разные. Радиостанция слушает выход ретранслятора на одной частоте, а передаёт на вход ретранслятора на другой частоте.
Например, в карточке DMR-ретранслятора может быть указано:
- RX: 438.500.00
- TX: 430.900.00
- Режим: DMR
- Color Code: 1
- Time Slot: TS2
- Talk Group: TG 250
В этом случае радиостанция должна принимать ретранслятор на 438.500.00, передавать на 430.900.00 и использовать указанные DMR-параметры.
Что такое Color Code
Color Code, или сокращённо CC, — это цветовой код DMR. Несмотря на название, никакого отношения к цвету в привычном смысле он не имеет.
Color Code можно условно сравнить с CTCSS или DCS в аналоговой связи. Он помогает ретранслятору понимать, какие сигналы принимать. Если Color Code указан неправильно, ретранслятор может просто не открыть передачу.
Обычно в радиолюбительских настройках встречаются значения от 1 до 15. Самое распространённое значение — Color Code 1, но ориентироваться нужно только на описание конкретного ретранслятора.
Что такое Time Slot
Time Slot — это временной слот. В DMR обычно используются два слота: TS1 и TS2.
Один ретранслятор может обслуживать два независимых направления связи на одной частоте. Например, на TS1 может работать одна разговорная группа, а на TS2 — другая.
Если в карточке указано TS2, а в радиостанции выбран TS1, связь может не пройти, даже если частоты и Color Code указаны правильно.
Что такое Talk Group
Talk Group, или TG, — это разговорная группа. Она определяет, куда будет направлен ваш вызов.
В аналоговой связи вы обычно просто выходите на частоту. В DMR вы дополнительно выбираете группу, с которой хотите связаться. Это может быть локальная группа ретранслятора, региональная группа, общая группа страны или тематическая группа.
Например:
- TG 9 — часто используется как локальная группа;
- TG 250 — может использоваться для связи в рамках российской DMR-сети;
- TG 91 — часто встречается как международная группа в некоторых сетях.
Конкретные назначения TG зависят от сети, ретранслятора и принятой схемы настройки.
Что такое Radio ID
Radio ID — это уникальный цифровой идентификатор пользователя или радиостанции в DMR-сети.
Когда вы выходите в эфир, вместе с голосом передаётся ваш цифровой ID. Благодаря этому другие участники могут видеть, кто передаёт, а сеть может корректно маршрутизировать вызовы.
Для обычной локальной связи через отдельный ретранслятор Radio ID тоже может использоваться, но особенно важен он при работе через сетевые DMR-системы.
Contact и Group List
Contact — это выбранный контакт для передачи. Это может быть Talk Group, индивидуальный ID или служебный контакт.
Group List — это список групп, которые радиостанция будет принимать на выбранном канале. Например, канал может быть настроен на передачу в одну TG, но при этом принимать несколько групп из списка.
Для новичка это один из самых запутанных моментов DMR. Упрощённо можно запомнить так:
- Contact — куда вы передаёте;
- Group List — какие группы ваша радиостанция будет слушать.
Что обычно указывают в карточке DMR-устройства
В карточке DMR-ретранслятора или DMR-устройства обычно важно указать не только частоты, но и цифровые параметры.
| Поле | Пример |
|---|---|
| Позывной | R0XXX |
| Режим | DMR |
| RX | 438.500.00 |
| TX | 430.900.00 |
| Color Code | 1 |
| Time Slot | TS2 |
| Group List | TG 9, TG 250 |
| Contact | TG 250 |
| Описание сети | Локальная или сетевая работа через DMR-ретранслятор |
Плюсы DMR
DMR стал популярным потому, что даёт радиолюбителям больше возможностей по сравнению с обычной аналоговой FM-связью.
- Два временных слота. Один частотный канал может использоваться эффективнее.
- Чёткое цифровое звучание. При хорошем сигнале голос звучит ровно и понятно.
- Разговорные группы. Можно работать с локальными, региональными и сетевыми TG.
- Идентификация абонентов. Radio ID помогает понимать, кто выходит в эфир.
- Сетевая интеграция. DMR может работать через связанные ретрансляторы и цифровые сети.
Минусы и особенности DMR
У DMR есть и свои особенности, которые важно учитывать.
- Настройка сложнее, чем в аналоге. Нужно правильно указать не только частоты, но и CC, TS, TG, Contact и Group List.
- При слабом сигнале связь может резко пропасть. В аналоге сигнал постепенно становится шумным, а в цифровой связи при плохом качестве возможны обрывы и искажения.
- Разные сети могут использовать разные правила. Назначение TG, слотов и контактов может отличаться.
- Нужен правильный codeplug. В DMR часто заранее готовят файл настроек радиостанции с каналами, зонами и контактами.
Частые ошибки новичков
- Неправильный Color Code. Частоты указаны верно, но ретранслятор не открывается.
- Перепутан Time Slot. В карточке указан TS2, а в радиостанции стоит TS1.
- Неверная Talk Group. Передача идёт не в ту группу или не принимается другими участниками.
- Contact и Group List настроены неправильно. Радиостанция передаёт в одну TG, но не принимает нужные группы.
- Не указан или неверно указан Radio ID. В сетевой DMR-связи это может мешать корректной работе.
Практический пример настройки
Допустим, в базе указано DMR-устройство:
- RX: 438.500.00
- TX: 430.900.00
- Color Code: 1
- Time Slot: TS2
- Talk Group: TG 250
- Contact: TG 250
В радиостанции нужно создать DMR-канал, указать частоты приёма и передачи, поставить CC 1, выбрать TS2, назначить контакт TG 250 и добавить нужные группы в список приёма, если это требуется.
Если после этого связи нет, первым делом стоит проверить не мощность и антенну, а именно цифровые параметры: Color Code, Time Slot, Talk Group и Contact.
Итог
DMR — это цифровой стандарт радиосвязи, который позволяет эффективнее использовать частотный канал, работать с разговорными группами и передавать служебную информацию вместе с голосом.
Главное, что нужно запомнить новичку: для DMR недостаточно указать только RX и TX. Нужно также правильно настроить Color Code, Time Slot, Talk Group, Radio ID, Contact и Group List.
В карточках устройств на сайте «Ретрансляторы России» DMR-параметры помогают быстро понять, как настроить радиостанцию для работы через конкретный цифровой ретранслятор или DMR-устройство.
