Простое объяснение CTCSS-тонов: что это такое, зачем они нужны на ретрансляторах и прямых частотах, чем отличаются RX и TX tone, и как правильно указывать CTCSS в настройках радиостанции.
CTCSS — это система тонового шумоподавления, которая помогает радиостанции открывать приём только при наличии специального низкочастотного тона в сигнале.
Полное название — Continuous Tone-Coded Squelch System. В радиолюбительской среде чаще говорят проще: CTCSS-тон, субтон, тон доступа или просто тон.
Например, если для ретранслятора указан CTCSS 77.0, это значит, что радиостанция при передаче должна добавлять к сигналу тон 77.0 Гц. Ретранслятор увидит этот тон и откроется для работы.
Зачем нужен CTCSS
Главная задача CTCSS — не защита разговора и не шифрование, а управление шумоподавителем и доступом к приёму или ретранслятору.
CTCSS помогает не открывать шумоподавитель от посторонних сигналов, разделять разные группы пользователей на одной частоте, уменьшать случайные срабатывания ретранслятора и делать приём более комфортным в загруженном эфире.
Важно: CTCSS не делает связь приватной. Если другая радиостанция слушает ту же частоту без тонового шумоподавления, она всё равно сможет услышать передачу.
Как это работает простыми словами
Во время передачи радиостанция вместе с голосом отправляет очень низкий звуковой тон. Обычно он находится ниже основного диапазона речи, поэтому пользователь его практически не слышит.
Принимающая сторона проверяет: есть ли в сигнале нужный CTCSS-тон. Если тон совпадает, шумоподавитель открывается, и вы слышите передачу. Если тон не совпадает или отсутствует, радиостанция может молчать, даже если сигнал на частоте есть.
Простая аналогия: частота — это дверь, а CTCSS-тон — условный ключ, который говорит приёмнику: «этот сигнал нужно пропустить».
CTCSS на ретрансляторах
На радиолюбительских ретрансляторах CTCSS чаще всего используется как тон доступа. Это значит, что для открытия ретранслятора нужно передавать правильный тон.
Например, в карточке ретранслятора может быть указано:
RX: 145.650.00
TX: 145.050.00
CTCSS: 77.0
Для пользователя это означает: радиостанция принимает ретранслятор на частоте 145.650.00, передаёт на вход ретранслятора на частоте 145.050.00 и при передаче отправляет тон CTCSS 77.0 Гц.
RX tone и TX tone: в чём разница
В настройках радиостанций часто встречаются два похожих параметра: TX CTCSS и RX CTCSS.
TX CTCSS — это тон, который ваша радиостанция отправляет при передаче. Именно он обычно нужен для открытия ретранслятора.
RX CTCSS — это тон, который ваша радиостанция ожидает услышать при приёме. Если включить RX CTCSS, динамик откроется только тогда, когда в принимаемом сигнале есть нужный тон.
Для новичка самый важный параметр при работе через ретранслятор — обычно TX CTCSS. Если в описании ретранслятора указан только один CTCSS-тон, чаще всего его нужно поставить именно на передачу.

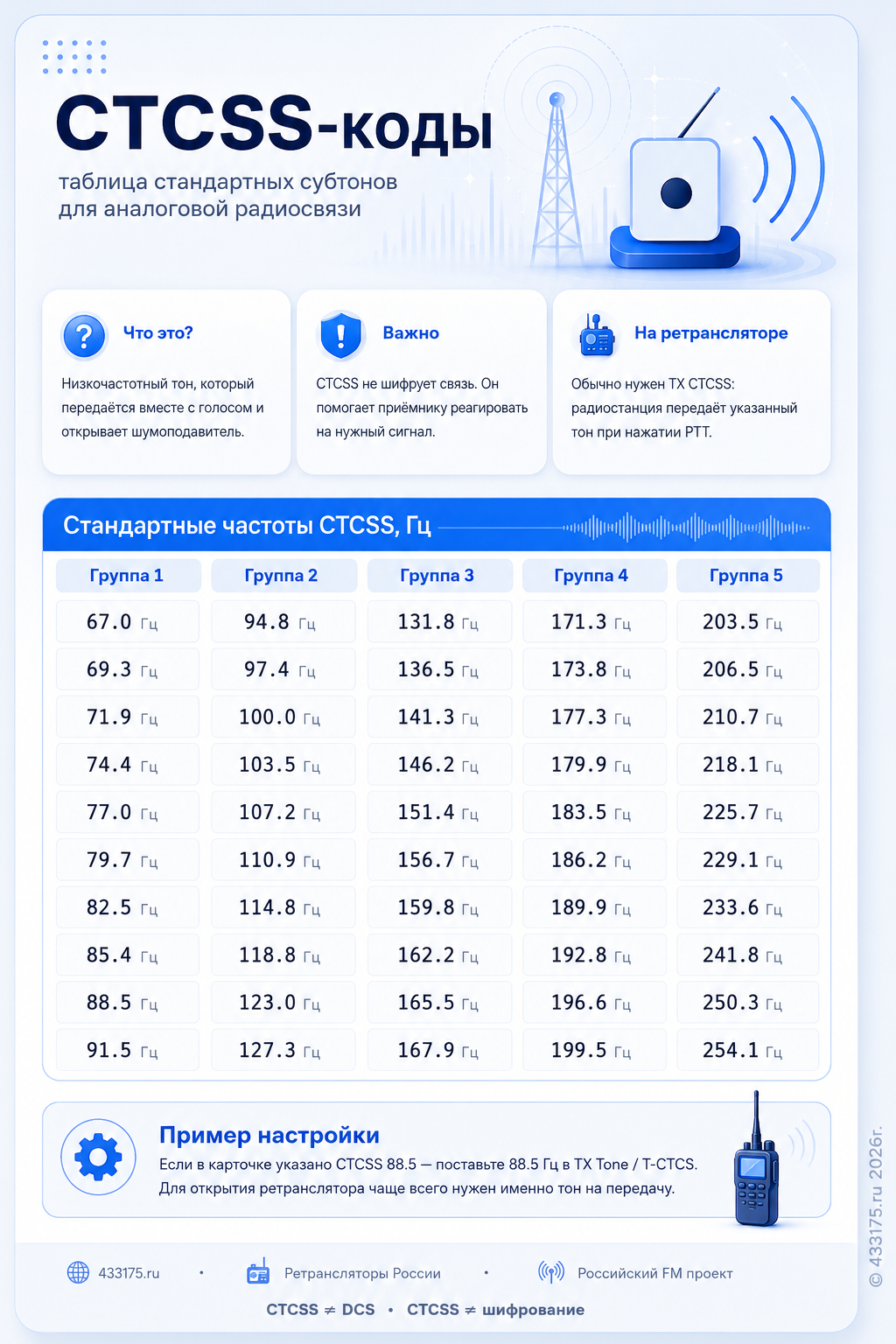

Таблица распространённых CTCSS-тонов
Ниже приведены стандартные CTCSS-частоты, которые чаще всего встречаются в радиостанциях и ретрансляторах. Значения указываются в герцах.
Таблица CTCSS кодов
Как правильно настроить CTCSS в радиостанции
У разных радиостанций меню может называться по-разному, но общий принцип обычно одинаковый.
Укажите частоту приёма.
Укажите частоту передачи или сдвиг, если работаете через ретранслятор.
Найдите пункт CTCSS, T-CTCS, TONE или TX Tone.
Выберите нужное значение, например 77.0 Гц.
Сохраните канал в память радиостанции.
Если ретранслятор не открывается, проверьте частоту передачи, сдвиг, правильность выбранного тона и убедитесь, что включён именно TX CTCSS, а не только RX CTCSS.
CTCSS и DCS — это не одно и то же
Рядом с CTCSS часто встречается похожая настройка — DCS. Это тоже система кодового шумоподавления, но работает она иначе.
CTCSS использует непрерывный низкочастотный аналоговый тон, например 77.0 Гц или 123.0 Гц.
DCS использует цифровой код, например DCS 023, DCS 074 или DCS 125.
Если в описании ретранслятора указан CTCSS 77.0, нельзя вместо него поставить DCS 077. Это разные режимы, и ретранслятор, скорее всего, не откроется.
Частые ошибки новичков
Включён RX tone вместо TX tone. Радиостанция слушает только сигналы с тоном, но сама нужный тон не передаёт.
Перепутан CTCSS и DCS. В карточке указан CTCSS, а в радиостанции выбран цифровой DCS-код.
Тон указан только для приёма. Для открытия ретранслятора обычно нужен тон именно на передачу.
Выбран близкий, но не тот тон. Например, вместо 77.0 выбран 79.7. Для ретранслятора это разные значения.
Ожидание приватности. CTCSS не скрывает разговор, а только управляет открытием шумоподавителя.
Практический пример
Допустим, в базе указан ретранслятор: RX 145.700.00, TX 145.100.00, режим Аналог, тон CTCSS 88.5.
В этом случае радиолюбитель должен настроить радиостанцию так, чтобы слушать выход ретранслятора на 145.700.00, передавать на вход ретранслятора на 145.100.00 и при передаче отправлять CTCSS 88.5 Гц.
Итог
CTCSS — это простой, но важный инструмент в аналоговой радиосвязи. Он помогает ретрансляторам и радиостанциям реагировать только на нужные сигналы, снижает количество случайных срабатываний и делает работу в эфире удобнее.
Главное запомнить: CTCSS — это тон в герцах, для открытия ретранслятора чаще всего нужен TX CTCSS, CTCSS не шифрует разговор, а CTCSS и DCS — разные системы.
В карточках устройств на сайте «Ретрансляторы России» CTCSS указывается в технических параметрах аналоговых ретрансляторов и помогает быстрее понять, какой тон нужно поставить в радиостанции для корректной работы через устройство.
