DCS — это система цифрового кодового шумоподавления, которая используется в аналоговой радиосвязи. Она помогает радиостанции или ретранслятору реагировать только на сигнал с нужным цифровым кодом.
Полное название — Digital Coded Squelch. В меню радиостанций DCS может называться по-разному: DCS, DQT, DTCS, T-DCS, R-DCS или Digital Code.
Если в карточке ретранслятора указан DCS 023, это значит, что радиостанция при передаче должна добавлять к сигналу цифровой код 023. Ретранслятор увидит этот код и откроется для работы.
Связанная статья: Что такое CTCSS-коды и зачем они нужны радиолюбителю
Простое объяснение CTCSS-тонов: что это такое, зачем они нужны на ретрансляторах и прямых частотах, чем отличаются RX и TX tone, и как прав…
Зачем нужен DCS
Главная задача DCS — не шифрование разговора, а управление шумоподавителем и доступом к приёму или ретранслятору по цифровому коду.
DCS помогает уменьшить случайные открытия шумоподавителя, отделить нужные сигналы от посторонних и сделать работу на загруженной частоте более удобной.
Важно: DCS не делает связь закрытой или секретной. Если другая радиостанция слушает ту же частоту без включённого кодового шумоподавления, она всё равно сможет услышать передачу.
Как DCS работает простыми словами
Во время передачи радиостанция вместе с голосом отправляет специальный цифровой код. Принимающая сторона проверяет этот код.
Если код совпадает с настроенным значением, шумоподавитель открывается, и вы слышите сигнал. Если код другой или его нет, радиостанция может молчать, даже если на частоте есть передача.
Простая аналогия: частота — это дверь, а DCS-код — цифровой пропуск. Если пропуск правильный, приёмник открывает звук.
DCS на ретрансляторах
На ретрансляторах DCS чаще всего используется как код доступа. Пользователь должен передавать правильный DCS-код, чтобы ретранслятор открылся.
Например, в карточке ретранслятора может быть указано:
- RX: 145.700.00
- TX: 145.100.00
- DCS: 023
Для пользователя это означает: радиостанция принимает ретранслятор на частоте 145.700.00, передаёт на вход ретранслятора на частоте 145.100.00 и при передаче отправляет код DCS 023.
TX DCS и RX DCS: в чём разница
В настройках радиостанции могут быть отдельные параметры TX DCS и RX DCS.
TX DCS — это код, который ваша радиостанция передаёт в эфир. Именно он чаще всего нужен для открытия ретранслятора.
RX DCS — это код, который ваша радиостанция ожидает получить при приёме. Если включить RX DCS, динамик откроется только при сигнале с нужным кодом.
Для новичка при работе через ретранслятор самый важный параметр — обычно TX DCS. Если в описании указан только один DCS-код, чаще всего его нужно поставить именно на передачу.
DCS Normal и DCS Inverted
У DCS есть важная особенность: один и тот же код может использоваться в вариантах Normal и Inverted.
В разных радиостанциях это может отображаться как:
- DCS Normal / DCS Inverted;
- DCS N / DCS I;
- DTCS / DTCS-R;
- 023N / 023I.
Если ретранслятор не открывается, хотя частота и DCS-код указаны правильно, стоит проверить именно этот параметр. Возможно, нужен не обычный код, а инвертированный.

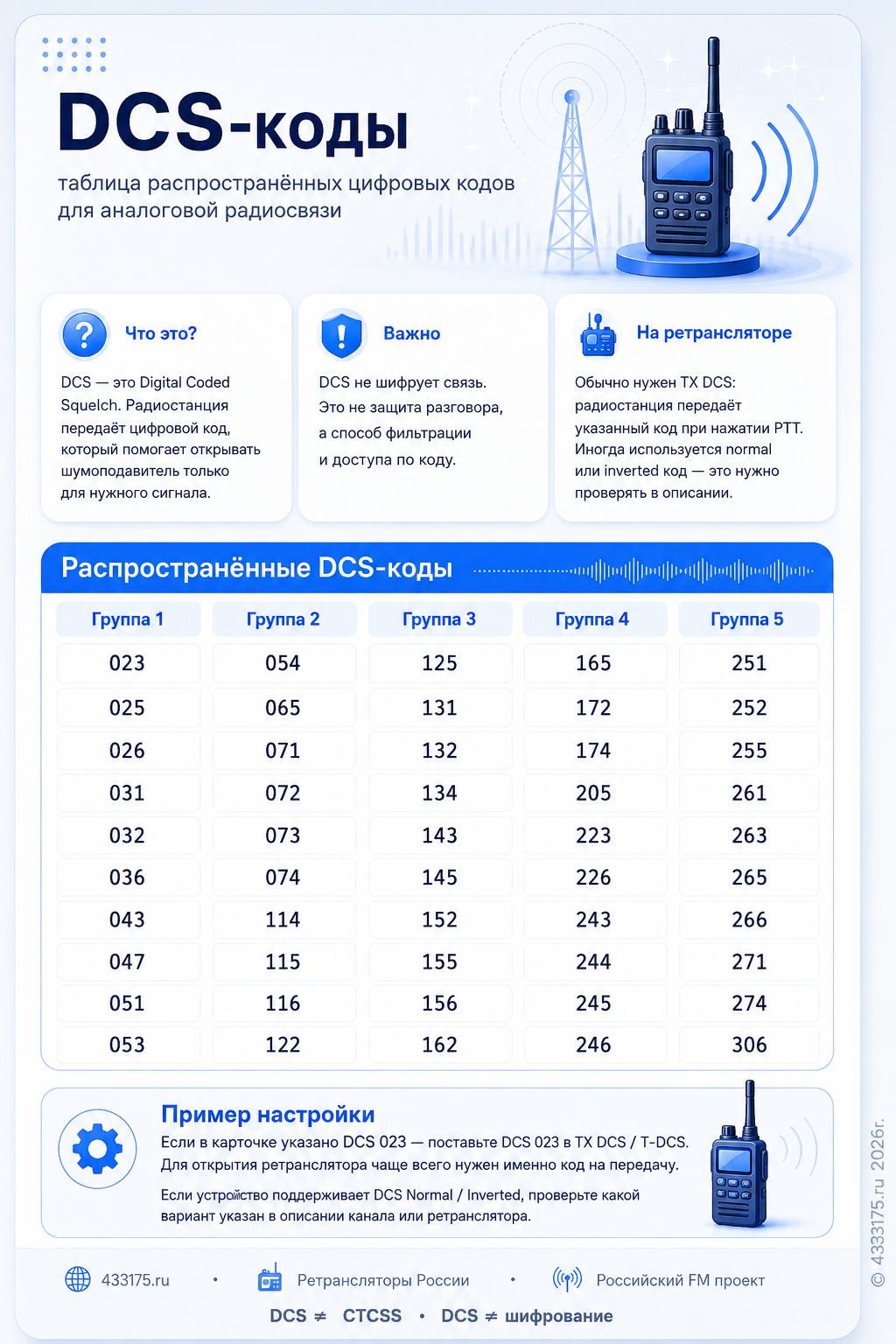

Таблица распространённых DCS-кодов
Ниже приведены распространённые DCS-коды, которые часто встречаются в радиостанциях и ретрансляторах. В отличие от CTCSS, здесь используются не частоты в герцах, а цифровые коды.
Как правильно настроить DCS в радиостанции
У разных радиостанций меню может отличаться, но общий принцип обычно одинаковый.
- Укажите частоту приёма.
- Укажите частоту передачи или сдвиг, если работаете через ретранслятор.
- Найдите пункт DCS, T-DCS, TX DCS, DQT или DTCS.
- Выберите нужный код, например 023.
- Проверьте вариант Normal или Inverted, если такая настройка есть.
- Сохраните канал в память радиостанции.
Если ретранслятор не открывается, проверьте частоту передачи, сдвиг, правильность DCS-кода, режим Normal/Inverted и убедитесь, что код включён именно на передачу.
DCS и CTCSS — в чём отличие
CTCSS использует низкочастотный аналоговый тон. Например: 77.0 Гц, 88.5 Гц, 123.0 Гц.
DCS использует цифровой код. Например: 023, 074, 125.
Обе системы нужны для похожей задачи: управлять открытием шумоподавителя и доступом к ретранслятору. Но технически это разные режимы.
Если в описании указано CTCSS 88.5, нельзя вместо него поставить DCS 088. И наоборот: если указан DCS 023, нельзя заменить его на CTCSS 023. Радиостанция или ретранслятор просто не распознает такой сигнал.
Подробнее про аналоговые тоны можно прочитать в статье что такое CTCSS-коды и зачем они нужны радиолюбителю.
Частые ошибки новичков
- Перепутали DCS и CTCSS. В карточке указан DCS, а в радиостанции выбран CTCSS.
- Включили RX DCS вместо TX DCS. Радиостанция ждёт код на приёме, но сама его не передаёт.
- Выбрали неправильный вариант Normal/Inverted. Код вроде правильный, но ретранслятор не открывается.
- Указали код без ведущего нуля. Например, вместо 023 записали 23. В некоторых радиостанциях это может отображаться по-разному, но в описаниях лучше писать три цифры.
- Ожидают приватности. DCS не шифрует разговор и не скрывает передачу.
Практический пример
Допустим, в базе указан ретранслятор: RX 145.700.00, TX 145.100.00, режим Аналог, код DCS 023.
В этом случае радиолюбитель должен настроить радиостанцию так, чтобы слушать выход ретранслятора на 145.700.00, передавать на вход ретранслятора на 145.100.00 и при передаче отправлять DCS 023.
Если радиостанция поддерживает выбор Normal и Inverted, нужно проверить, какой вариант указан в описании ретранслятора. Если вариант не указан, обычно начинают с обычного режима Normal.
Итог
DCS — это цифровой кодовый шумоподавитель для аналоговой радиосвязи. Он помогает радиостанции или ретранслятору реагировать только на нужный сигнал с определённым кодом.
Главное запомнить: DCS — это не частота в герцах, а цифровой код; для открытия ретранслятора чаще всего нужен TX DCS; DCS не шифрует разговор; DCS и CTCSS — разные системы.
В карточках устройств на сайте «Ретрансляторы России» DCS указывается в технических параметрах аналоговых ретрансляторов и помогает понять, какой код нужно поставить в радиостанции для корректной работы через устройство.
