D-STAR — это цифровой формат радиолюбительской связи, который позволяет передавать голос и данные в цифровом виде. Полное название — Digital Smart Technologies for Amateur Radio.
Формат D-STAR был разработан специально для радиолюбителей. В отличие от обычной аналоговой FM-связи, где голос передаётся как непрерывный звуковой сигнал, в D-STAR голос преобразуется в цифровой поток и передаётся вместе со служебной информацией.
Для начинающего радиолюбителя D-STAR может показаться непривычным, потому что здесь важны не только частоты RX и TX, но и позывные поля, настройки ретранслятора, шлюза и маршрутизации. Но если разобраться в логике, D-STAR становится понятным и удобным инструментом для цифровой связи.
Главная идея D-STAR простыми словами
В обычной аналоговой связи вы настраиваете частоту, нажимаете PTT и передаёте голос. В D-STAR радиостанция делает почти то же самое, но голос сначала переводится в цифровой вид.

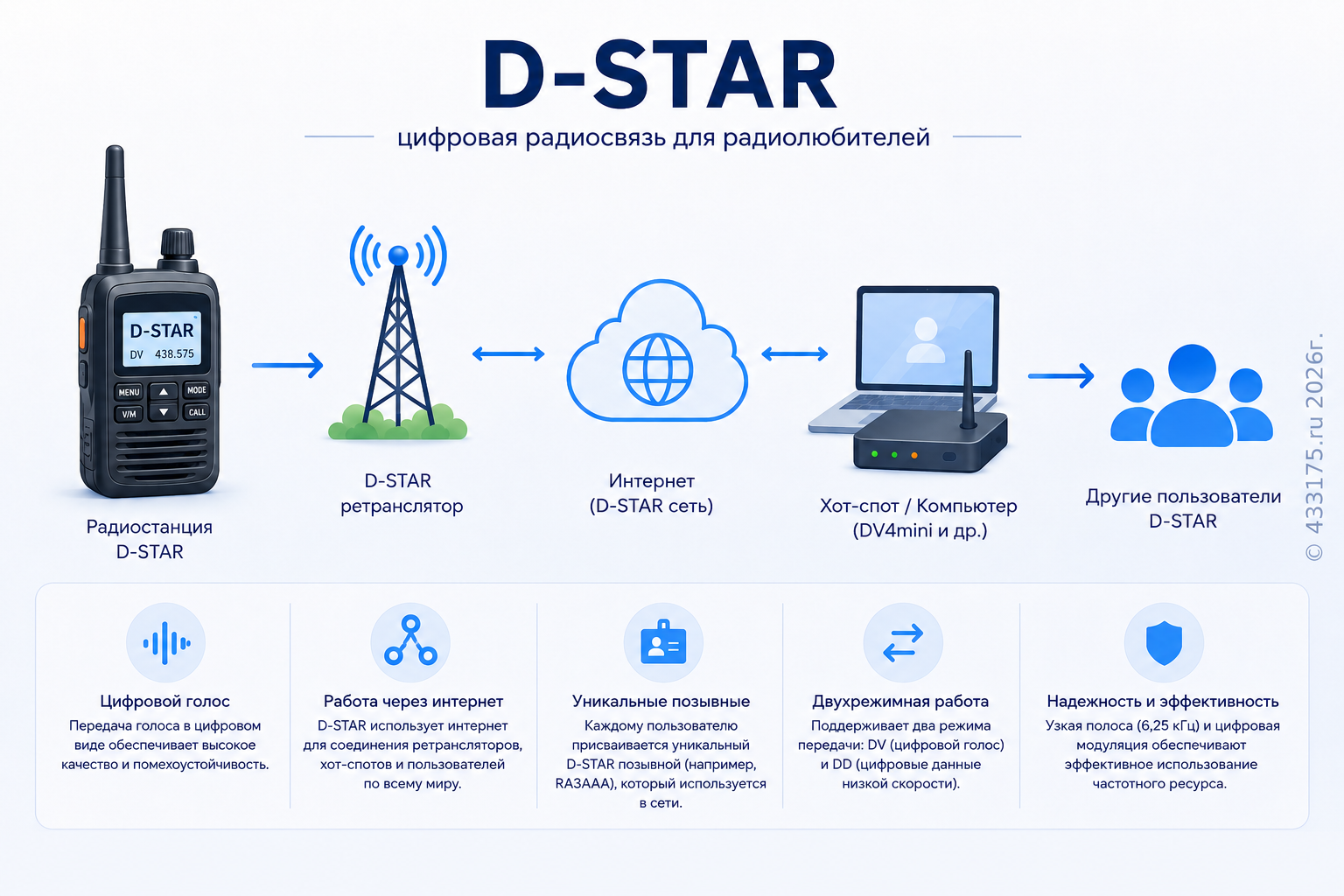

Кроме самого голоса, радиостанция передаёт служебные данные: ваш позывной, адрес вызова, информацию о ретрансляторе и маршруте. Благодаря этому D-STAR может работать не только как локальная радиосвязь, но и как часть большой сети через интернет-шлюзы, рефлекторы и связанные ретрансляторы.
Простая аналогия: аналоговая связь — это обычный голос по радиоканалу, а D-STAR — это цифровой пакет, внутри которого есть голос, позывной и служебная информация для маршрутизации.
Что можно делать через D-STAR
D-STAR используется не только для связи “радиостанция — радиостанция”. Он позволяет строить более гибкие цифровые схемы связи.
- Работать напрямую. Две радиостанции могут общаться между собой без ретранслятора, если находятся в зоне уверенного приёма.
- Работать через D-STAR-ретранслятор. Радиостанция передаёт сигнал на вход ретранслятора, а ретранслятор retransmits его дальше.
- Использовать интернет-шлюз. Ретранслятор может быть подключён к сети и передавать вызов в другие города и страны.
- Подключаться к рефлекторам. Рефлектор объединяет несколько ретрансляторов и пользователей в общую цифровую комнату.
- Передавать короткие данные. Вместе с голосом могут передаваться небольшие текстовые или служебные данные.
Основные режимы D-STAR
В D-STAR чаще всего встречаются два основных режима: DV и DD.
| Режим | Что означает | Где используется |
|---|---|---|
| DV | Digital Voice, цифровой голос | Основной режим для голосовой радиолюбительской связи |
| DD | Digital Data, цифровые данные | Передача данных, чаще встречается на 1,2 ГГц и используется заметно реже |
В большинстве случаев, когда радиолюбители говорят о D-STAR, они имеют в виду именно DV-режим — цифровой голос.
Какие параметры важны в D-STAR
Для настройки D-STAR-канала обычно нужны не только частоты, но и несколько специальных полей. Именно они часто вызывают вопросы у новичков.
| Параметр | Что означает | Зачем нужен |
|---|---|---|
| RX | Частота приёма | На этой частоте радиостанция слушает ретранслятор или другого пользователя |
| TX | Частота передачи | На этой частоте радиостанция передаёт сигнал |
| MYCALL | Ваш позывной | Идентифицирует вас в D-STAR-сети |
| URCALL | Кому направлен вызов | Используется для общего вызова, маршрутизации или команд |
| RPT1 | Первый ретранслятор | Обычно указывает входной модуль ретранслятора |
| RPT2 | Второй ретранслятор или шлюз | Используется для выхода через gateway или маршрутизации дальше |
| Gateway | Интернет-шлюз | Позволяет связать локальный ретранслятор с D-STAR-сетью |
| Reflector | Рефлектор | Объединяет пользователей и ретрансляторы в общую цифровую комнату |
Что такое MYCALL
MYCALL — это ваш позывной, записанный в радиостанции. В D-STAR он играет важную роль, потому что передаётся вместе с цифровым сигналом.
Когда вы выходите в эфир, другие пользователи могут видеть ваш позывной на экране радиостанции. Также позывной используется при работе через сеть, шлюзы и некоторые сервисы D-STAR.
Для корректной работы важно указывать свой позывной правильно. Ошибка в MYCALL может привести к тому, что вас будет сложнее идентифицировать в сети или некоторые сетевые функции будут работать некорректно.
Что такое URCALL
URCALL — это поле назначения вызова. Оно показывает, кому или куда адресован ваш вызов.
В простом локальном режиме часто используется значение CQCQCQ. Это означает общий вызов: “слушают все, кто находится на этом канале или ретрансляторе”.
В более сложных схемах URCALL может использоваться для маршрутизации, вызова конкретного пользователя или управления соединением с рефлектором. Поэтому в D-STAR это поле намного важнее, чем может показаться на первый взгляд.
Что такое RPT1 и RPT2
Поля RPT1 и RPT2 нужны для работы через D-STAR-ретранслятор.
RPT1 обычно указывает ретранслятор и его модуль, через который вы входите в эфир. RPT2 часто указывает шлюз, если нужно выйти из локального ретранслятора в сеть.
Упрощённо это можно представить так:
- RPT1 — через какой ретранслятор и модуль вы заходите;
- RPT2 — куда ретранслятор должен отправить ваш сигнал дальше.
Если частоты указаны правильно, но поля RPT1/RPT2 заполнены неверно, локальная работа может проходить, а сетевые функции — нет.
Модули D-STAR-ретранслятора
В D-STAR у ретрансляторов часто используются буквенные модули. Они помогают различать диапазоны или части ретрансляторной системы.
| Модуль | Обычно означает | Комментарий |
|---|---|---|
| A | Диапазон 1,2 ГГц | Может использоваться для D-STAR на 23 см |
| B | Диапазон 70 см | Часто встречается на UHF |
| C | Диапазон 2 м | Часто встречается на VHF |
| G | Gateway | Шлюз для выхода в сеть |
На практике конкретное назначение модулей зависит от ретранслятора и настроек сети, поэтому ориентироваться нужно на описание конкретного устройства.
Что такое рефлектор D-STAR
Рефлектор — это сетевой узел, который объединяет несколько ретрансляторов, хот-спотов и пользователей в одну общую цифровую комнату.
Если ретранслятор подключён к рефлектору, пользователи из разных городов и стран могут слышать друг друга так, как будто они находятся в одном общем канале.
В D-STAR могут встречаться разные типы рефлекторов и обозначений, например REF, XRF, DCS и другие. Для новичка важно понимать не столько тип, сколько сам принцип: рефлектор соединяет пользователей через сеть.
Что такое хот-спот в D-STAR
Хот-спот — это небольшое устройство, которое позволяет работать в D-STAR через интернет без полноценного ретранслятора рядом.
Обычно радиостанция связывается с хот-спотом на малой мощности, а хот-спот уже передаёт цифровой поток через интернет в выбранную сеть или рефлектор.
Такой вариант удобен, если рядом нет D-STAR-ретранслятора, но есть желание работать в цифровой сети с обычной радиостанции.
Пример настройки D-STAR-канала
Допустим, в карточке D-STAR-ретранслятора указано:
- RX: 439.450.00
- TX: 431.850.00
- Режим: D-STAR
- Модуль: B
- Назначение: локальная и сетевая работа через D-STAR gateway
В радиостанции нужно создать канал D-STAR, указать частоту приёма и передачи, выбрать режим DV, прописать свой позывной в MYCALL, а также корректно заполнить поля URCALL, RPT1 и RPT2 по описанию конкретного ретранслятора.
Для обычного общего вызова часто используется CQCQCQ, но точные значения всегда лучше брать из описания ретранслятора или инструкции к используемой D-STAR-сети.
Чем D-STAR отличается от DMR
D-STAR и DMR — оба цифровые форматы, но устроены они по-разному.
DMR использует Color Code, Time Slot и Talk Group. Там важны параметры CC, TS, TG, Contact и Group List.
D-STAR больше опирается на позывные поля и маршрутизацию: MYCALL, URCALL, RPT1, RPT2, gateway и рефлекторы.
Упрощённо можно сказать так: в DMR пользователь чаще думает категориями групп и слотов, а в D-STAR — категориями позывных, ретрансляторов, шлюзов и маршрутов.
Плюсы D-STAR
- Разработан для радиолюбителей. Формат изначально создавался именно под радиолюбительскую связь.
- Передаёт позывной в цифровом виде. Другие пользователи могут видеть, кто выходит в эфир.
- Поддерживает сетевую работу. Можно связывать ретрансляторы, хот-споты и пользователей через интернет.
- Есть рефлекторы. Они позволяют объединять участников из разных регионов в общие комнаты.
- Есть передача данных. Помимо голоса, D-STAR поддерживает служебные и низкоскоростные данные.
Минусы и особенности D-STAR
- Настройка может быть непривычной. Новичку нужно понять поля MYCALL, URCALL, RPT1 и RPT2.
- Нужна правильная маршрутизация. Ошибки в позывных полях могут мешать сетевой работе.
- Не все радиостанции поддерживают D-STAR. Нужна совместимая модель радиостанции или хот-спот.
- При слабом сигнале цифровая связь может резко ухудшаться. Как и другие цифровые режимы, D-STAR чувствителен к качеству канала.
Частые ошибки новичков
- Не указан MYCALL. Радиостанция не передаёт ваш позывной корректно.
- URCALL заполнен неправильно. Общий вызов или команда маршрутизации не работает как ожидалось.
- Ошибки в RPT1 и RPT2. Локальный ретранслятор слышен, но сетевой выход не работает.
- Перепутан режим. Радиостанция стоит в FM или другом цифровом режиме, а нужен D-STAR DV.
- Неправильно выбран модуль ретранслятора. Особенно важно при работе с многодиапазонными D-STAR-узлами.
Что обычно указывать в карточке D-STAR-устройства
Чтобы карточка D-STAR-ретранслятора была полезной, в ней желательно указывать не только частоты, но и важные цифровые параметры.
| Поле | Пример |
|---|---|
| Позывной | R0XXX |
| Режим | D-STAR |
| RX | 439.450.00 |
| TX | 431.850.00 |
| Модуль | B |
| Gateway | Есть / нет |
| Рефлектор | При наличии — указать название |
| Описание | Локальная работа, подключение к сети, особенности маршрутизации |
Итог
D-STAR — это цифровой радиолюбительский формат, который позволяет передавать голос, позывные и служебную информацию в цифровом виде.
Главное отличие D-STAR от обычной аналоговой связи — наличие цифровой маршрутизации. Для корректной работы важно правильно настроить не только RX и TX, но и поля MYCALL, URCALL, RPT1 и RPT2.
Если DMR чаще строится вокруг Color Code, Time Slot и Talk Group, то D-STAR строится вокруг позывных, ретрансляторов, шлюзов и рефлекторов.
