C4FM — это цифровой формат радиосвязи, который используется в радиолюбительской системе Yaesu System Fusion. Полное техническое название C4FM — Continuous 4-Level Frequency Modulation, то есть непрерывная четырёхуровневая частотная модуляция.
В радиолюбительской практике под C4FM чаще всего понимают цифровую связь на радиостанциях фирмы Yaesu: голос в цифровом виде, автоматическое определение режима, работа через цифровые ретрансляторы, подключение к комнатам WIRES-X, YSF-рефлекторам и сетевым узлам.
Главная идея C4FM — сделать цифровую радиосвязь понятной и удобной для обычного радиолюбителя. Пользователь настраивает частоту, выбирает нужный режим, а радиостанция передаёт голос уже не как аналоговый сигнал, а как цифровой поток.
Немного истории C4FM
Широкое распространение C4FM в радиолюбительской среде связано с компанией Yaesu и её системой System Fusion.
System Fusion появилась как цифровая радиолюбительская система, которая должна была упростить переход от классической аналоговой FM-связи к цифровой. В отличие от некоторых других цифровых форматов, Yaesu сделала акцент на совместимости с привычной FM-логикой и на удобстве для пользователей.
Одной из важных особенностей System Fusion стал режим AMS — автоматический выбор режима. Радиостанция может определить, какой сигнал пришёл: аналоговый FM или цифровой C4FM, и принять его соответствующим образом. Это удобно там, где на одном ретрансляторе или канале могут встречаться и аналоговые, и цифровые пользователи.
Что такое C4FM простыми словами
В обычной аналоговой FM-связи голос передаётся как непрерывный аналоговый сигнал. В C4FM голос сначала преобразуется в цифровые данные, а затем передаётся по радиоканалу с помощью специальной четырёхуровневой частотной модуляции.
Проще говоря, радиостанция передаёт не просто звук, а цифровой поток, внутри которого находятся голос, служебная информация, позывной и иногда дополнительные данные.
Простая аналогия: аналоговая FM-связь — это голос напрямую по радиоканалу, а C4FM — это цифровой пакет, внутри которого находится голос и служебная информация.

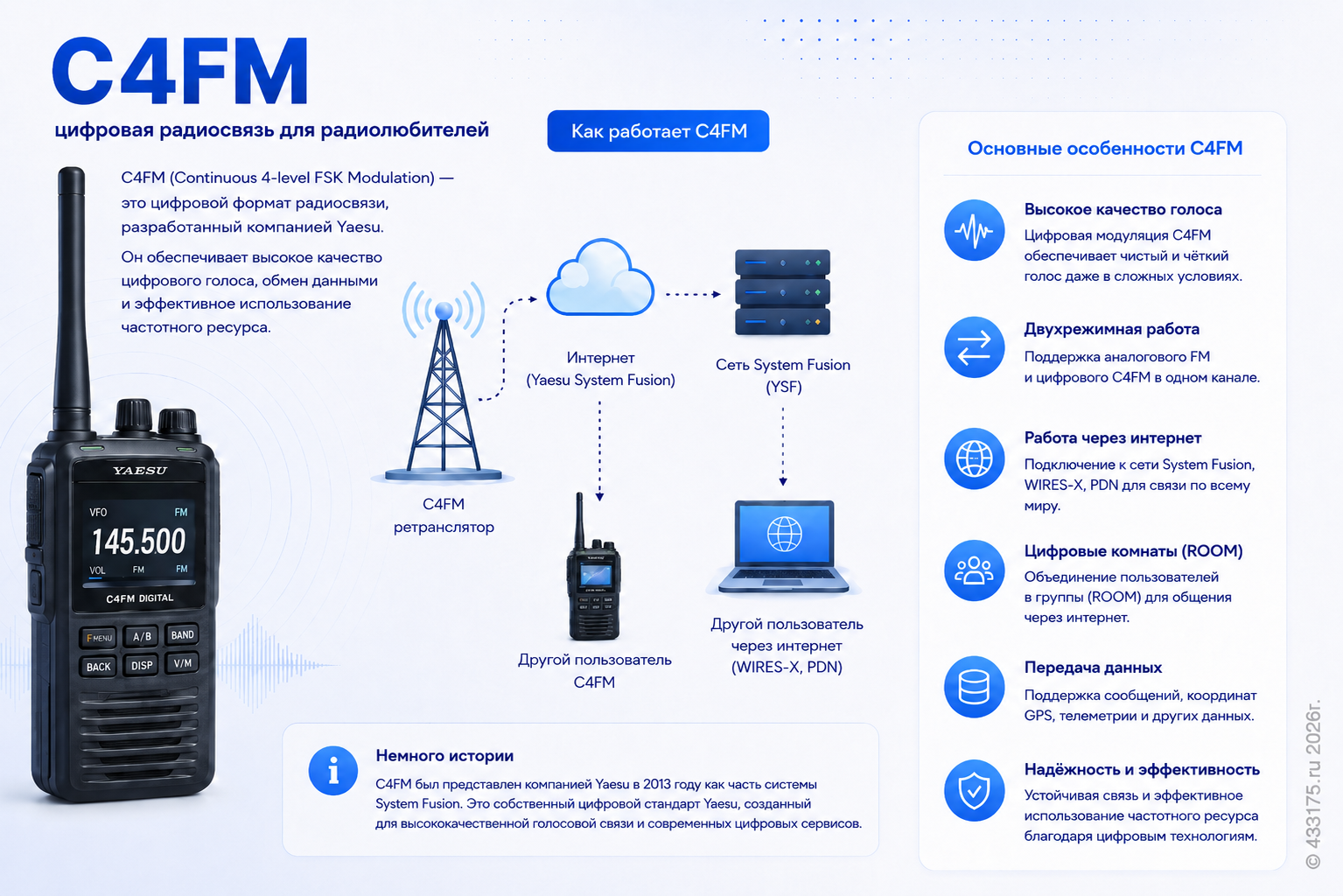

Как работает C4FM
C4FM использует цифровую передачу в канале радиосвязи. Радиостанция кодирует голос, добавляет служебную информацию и передаёт сигнал в эфир.
На приёмной стороне другая радиостанция или ретранслятор принимает цифровой сигнал, декодирует его и снова превращает в слышимый голос.
Если сигнал достаточно качественный, голос звучит чисто и разборчиво. Если сигнал становится слабым или искажённым, цифровая связь может начать “сыпаться”, прерываться или резко пропасть. Это типичная особенность многих цифровых режимов.
Yaesu System Fusion
Yaesu System Fusion — это радиолюбительская цифровая система Yaesu, построенная вокруг C4FM. Именно с ней чаще всего и сталкиваются радиолюбители, когда говорят о C4FM.
В System Fusion могут использоваться:
- цифровые радиостанции Yaesu;
- цифровые ретрансляторы Yaesu;
- режимы DN и VW;
- автоматический выбор режима AMS;
- идентификаторы DG-ID;
- сеть WIRES-X;
- YSF- и FCS-рефлекторы;
- хот-споты на базе MMDVM.
То есть C4FM — это не просто “цифра вместо аналога”, а целая экосистема для цифровой радиолюбительской связи.
Какие устройства используют C4FM
C4FM чаще всего встречается в радиостанциях и ретрансляторах Yaesu, которые поддерживают System Fusion.
К таким устройствам относятся, например:
- Yaesu FT-70D — портативная радиостанция с поддержкой C4FM;
- Yaesu FT-2DR, FT-3DR, FT-5DR — портативные цифровые радиостанции;
- Yaesu FTM-100DR, FTM-200DR, FTM-300DR, FTM-400DR, FTM-500DR — мобильные радиостанции;
- Yaesu DR-1X и DR-2X — цифровые ретрансляторы System Fusion;
- MMDVM-хот-споты, если они настроены на работу с YSF/C4FM.
Список не является исчерпывающим. Главное — устройство должно поддерживать C4FM / Yaesu System Fusion. Обычная аналоговая FM-радиостанция без поддержки C4FM не сможет работать в этом цифровом режиме.
Основные режимы C4FM
В радиостанциях Yaesu System Fusion обычно встречаются несколько режимов работы. Названия могут немного отличаться в зависимости от модели, но чаще всего используются следующие обозначения.
| Режим | Что означает | Когда используется |
|---|---|---|
| FM | Обычная аналоговая FM-связь | Для работы с аналоговыми ретрансляторами и обычными FM-радиостанциями |
| DN | Digital Narrow | Основной цифровой режим C4FM для голоса и служебных данных |
| VW | Voice Wide | Режим с повышенным качеством цифрового голоса |
| AMS | Automatic Mode Select | Автоматическое определение аналогового или цифрового режима |
Для повседневной радиолюбительской связи чаще всего используется DN или AMS. Режим AMS особенно удобен, если неизвестно, будет ли корреспондент работать в аналоге или в C4FM.
Что такое AMS
AMS — это автоматический выбор режима. Радиостанция сама определяет тип входящего сигнала: аналоговый FM или цифровой C4FM.
Если приходит аналоговый сигнал, радиостанция принимает его как FM. Если приходит цифровой C4FM-сигнал, радиостанция принимает его как цифровой.
Это удобно на переходных этапах, когда часть пользователей уже работает в цифре, а часть продолжает использовать обычный аналоговый FM.
Что такое DG-ID
DG-ID — это цифровой идентификатор группы в системе Yaesu System Fusion. Он помогает ограничивать или группировать цифровые вызовы.
DG-ID может использоваться отдельно для передачи и приёма. В настройках радиостанции это может выглядеть как TX DG-ID и RX DG-ID.
Если DG-ID настроен неправильно, радиостанция может не принимать нужные цифровые передачи или не попадать в нужную группу. Поэтому при работе через конкретный ретранслятор или сеть важно смотреть, какие значения указаны в описании.
WIRES-X, YSF и FCS
C4FM может использоваться не только локально, но и через интернет-сети. Для этого применяются различные узлы, комнаты и рефлекторы.
| Название | Что это такое | Простое объяснение |
|---|---|---|
| WIRES-X | Сетевая система Yaesu | Позволяет соединять пользователей и ретрансляторы через интернет-комнаты |
| YSF | Yaesu System Fusion reflector | Рефлекторы для связи пользователей C4FM через интернет |
| FCS | Сеть рефлекторов для Fusion | Ещё один вариант сетевого объединения пользователей C4FM |
| Hotspot | Персональный цифровой узел | Позволяет работать в C4FM через интернет даже без ретранслятора рядом |
Для новичка это можно представить как цифровые комнаты. Пользователь выходит в эфир через радиостанцию, ретранслятор или хот-спот, а дальше его сигнал может попасть в сетевую комнату, где его слышат другие участники.
Какие параметры нужны для настройки C4FM
По сравнению с DMR, настройка C4FM часто выглядит проще. Но основные параметры всё равно нужно указать правильно.
| Параметр | Что означает | Зачем нужен |
|---|---|---|
| RX | Частота приёма | На этой частоте радиостанция слушает ретранслятор или другого пользователя |
| TX | Частота передачи | На этой частоте радиостанция передаёт сигнал |
| Mode | FM, DN, VW или AMS | Определяет аналоговый или цифровой режим работы |
| DG-ID | Цифровой идентификатор группы | Используется для группировки цифровых вызовов |
| Room | Комната WIRES-X или рефлектор | Показывает, куда подключён ретранслятор или хот-спот |
| Callsign | Позывной станции или узла | Помогает идентифицировать устройство или участника |
Пример настройки C4FM-ретранслятора
Допустим, в карточке устройства указано:
- RX: 438.500.00
- TX: 430.900.00
- Режим: C4FM
- Работа: Yaesu System Fusion
- Сеть: WIRES-X или YSF
В радиостанции нужно создать канал, указать частоты приёма и передачи, выбрать цифровой режим C4FM или AMS, а при необходимости настроить DG-ID и сетевую комнату.
Если используется хот-спот, дополнительно настраивается сам хот-спот: частота, режим YSF/C4FM, сервер или рефлектор, а также параметры подключения к интернету.
Чем C4FM отличается от DMR
C4FM и DMR — оба цифровые форматы радиосвязи, но логика настройки у них заметно отличается.
| Параметр | C4FM / System Fusion | DMR |
|---|---|---|
| Производительская экосистема | В основном Yaesu System Fusion | Широко используется разными производителями |
| Канал | Обычно один цифровой поток в канале | TDMA: два временных слота TS1 и TS2 |
| Основные параметры | Mode, AMS, DG-ID, WIRES-X/YSF room | Color Code, Time Slot, Talk Group, Contact, Group List |
| Переход аналог/цифра | Есть удобный AMS | Обычно режим выбирается более явно |
| Сложность для новичка | Часто проще для первого знакомства | Требует понимания CC, TS, TG и codeplug |
Если коротко: в DMR пользователь чаще думает о Color Code, Time Slot и Talk Group, а в C4FM — о режиме DN/AMS, DG-ID и сетевой комнате WIRES-X/YSF.
Связанная статья: Что такое DMR и как он работает
Простое объяснение цифрового стандарта DMR: что это такое, чем отличается от аналоговой FM-связи, какие параметры нужны для настройки и поч…
Плюсы C4FM
- Удобен для перехода с аналога. Режим AMS помогает работать там, где есть и FM, и цифровая связь.
- Хорошее качество голоса. При уверенном сигнале цифровой звук получается чистым и разборчивым.
- Простая логика настройки. Для базовой работы обычно нужно меньше параметров, чем в DMR.
- Интеграция с WIRES-X и YSF. Можно работать через цифровые комнаты и сетевые узлы.
- Поддержка данных. Возможна передача служебной информации, сообщений и координат в зависимости от оборудования.
Минусы и особенности C4FM
- Нужна совместимая радиостанция. Обычная FM-радиостанция без C4FM не сможет работать в этом режиме.
- Экосистема сильно связана с Yaesu. Большинство классических C4FM-устройств — это оборудование Yaesu.
- При слабом сигнале цифровая связь может резко ухудшаться. Как и в других цифровых режимах, возможны обрывы и искажения.
- Сетевые функции требуют правильной настройки. WIRES-X, YSF, хот-споты и комнаты нужно настраивать отдельно.
Частые ошибки новичков
- Радиостанция оставлена в FM вместо C4FM или AMS. В результате цифровой сигнал не принимается как нужно.
- Неверно настроен DG-ID. Радиостанция может не слышать нужные передачи.
- Перепутаны RX и TX. Особенно при работе через ретранслятор.
- Неправильно выбран рефлектор или комната. Хот-спот работает, но пользователь попадает не туда, куда ожидал.
- Ожидание полной совместимости с DMR. C4FM и DMR — разные цифровые системы, напрямую они не совместимы без специальных шлюзов или кросс-режимных решений.
Что обычно указывать в карточке C4FM-устройства
Чтобы карточка C4FM-ретранслятора была полезной, в ней желательно указать не только частоты, но и особенности цифровой работы.
| Поле | Пример |
|---|---|
| Позывной | R0XXX |
| Режим | C4FM / System Fusion |
| RX | 438.500.00 |
| TX | 430.900.00 |
| Режим работы | DN / AMS |
| DG-ID | 00 или другое значение по описанию |
| Сеть | WIRES-X, YSF, FCS или локальная работа |
| Комната / рефлектор | Название комнаты или рефлектора, если используется |
| Описание | Особенности доступа, покрытия и сетевой работы |
Итог
C4FM — это цифровой формат радиосвязи, который радиолюбители чаще всего используют через систему Yaesu System Fusion.
Он позволяет передавать голос в цифровом виде, работать через цифровые ретрансляторы, использовать автоматический выбор режима AMS, подключаться к WIRES-X, YSF/FCS-рефлекторам и хот-спотам.
Для новичка C4FM часто проще для первого знакомства с цифровой радиосвязью, чем DMR: меньше обязательных параметров, понятная логика режимов и удобный переход между аналогом и цифрой.
В карточках устройств на сайте «Ретрансляторы России» параметры C4FM помогают понять, как настроить радиостанцию для работы через конкретный цифровой ретранслятор, хот-спот или System Fusion-узел.
